振動電機變轉矩啟動結構的模型

日期：2015-04-16 作者：耐爾特機械

實現振動電機變轉矩啟動的關鍵，在于偏心塊的結構，通過對偏心塊的結構的探究，使得振動電機在啟動初期具有較小靜矩，所需啟動功率較小。

當振動電機轉速達到一定數值時，偏心塊運動到較大轉矩位置（較大激振力位置），此時由于振動電機慣性力的存在此時并不需要較大功率。

這樣一來既可以保證振動電機小轉矩、小電流啟動，又不會影響振動電機激振力的大小，通過對偏心塊運行位置的控制反而可以提高激振力的大小。

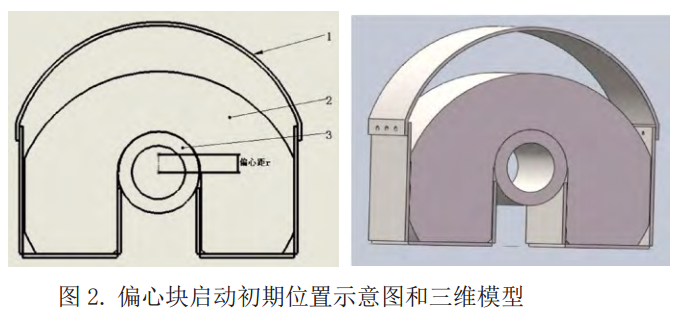

通過對偏心塊運動機理的分析，對于變轉矩啟動機構有了初步的設想，其簡化模型見圖2:

其中：

1-偏心塊上擋板

2-偏心塊

3-電機軸套

偏心塊啟動初期如上圖所示，偏心距r很小，啟動靜矩較小，此時可以實現小轉矩小電流啟動。

而當振動電機運行到一定轉速后通過機構的控制使偏心塊運動到上擋板位置。

偏心塊穩定運行時，偏心塊運動到上擋板位置，偏心距r此時具有較大值，穩定運行時的激振力也將增大。
